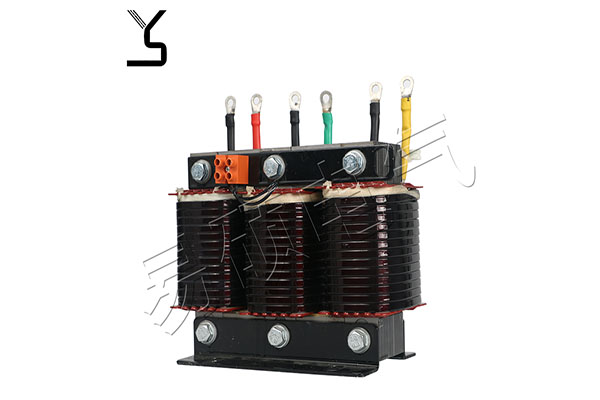

串聯電抗器的作用

串聯電抗器的主要作用是抑制高次諧波和限制合閘涌流 ，防止諧波對電容器造成危害，避免電容器裝置的接入對電網諧波的過度放大和諧振發生。

一般接在超高壓輸電線的末端和地之間，起無功補償作用。并聯連接在電網中，用于補償電容電流的電抗器。

發電機滿負載試驗用的電抗器是并聯電抗器的雛型。鐵心式電抗器由于分段鐵心餅之間存在著交變磁場的吸引力，因此噪音一般要比同容量變壓器高出 10dB左右。

220kV、110kV、35kV、10kV電網中的電抗器是用來吸收電纜線路的充電容性無功的。可以通過調整并聯電抗器的數量來調整運行電壓。超高壓并聯電抗器有改善電力系統無功功率有關運行狀況的多種功能，主要包括:

一、使輕負荷時線路中的無功功率盡可能就地平衡，防止無功功率不合理流動 同時也減輕了線路上的功率損失。

二、改善長輸電線路上的電壓分布。

三、在大機組與系統并列時 降低高壓母線上工頻穩態電壓，便于發電機同期并列。

四、防止發電機帶長線路可能出現的自勵磁諧振現象。

五、當采用電抗器中性點經小電抗接地裝置時，還可用小電抗器補償線路相間及相地電容，以加速潛供電流自動熄滅，便于采用。 ?

六、輕空載或輕負荷線路上的電容效應，以降低工頻暫態過電壓。

并聯電抗器的作用

對超高壓遠距離輸電線路而言，空載或輕載時線路電容的充電功率是很大的，通常充電功率隨電壓的平方面急劇增加，巨大的充電功率除引起上述工頻電壓升高現象之外，還將增大線路的功率和電能損耗以及引起自勵磁，同期困難等問題。裝設并聯電抗器可以補償這部分充電功率。
