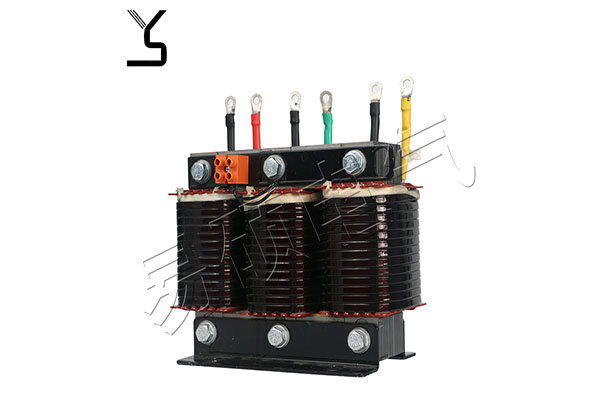

電抗器是一種在電力比較常見的電感器，主要用來解決限流、濾波、平波、功率因數補償等常見問題的一種電子器械，那么電抗器的作用與原理究竟是什么呢？給大家科普一下。

電抗器的作用

1：降低工頻暫態電過壓

過電壓是指工頻下交流電壓均方根值升高zhi，超過額定值的10%，并且持續時間大于1分鐘的長時間電壓變動現象。有工頻暫態過電壓、大氣過電壓、操作過電壓和諧振過電壓四種類型。

工頻暫態過電壓是由于系統潮流突然改變或發生短路故障，使電力系統經歷過渡過程以后重新達到某種暫時穩定的情況下所出現的過電壓，其特點是電壓為50Hz。

2：改善電壓分布

電壓分布計算在變壓器正常工作運行中至關重要。特別是變壓器線圈的絕緣必須能可靠地承受住大氣過電壓、長期工作電壓、操作過電壓和暫態過電壓的作用。

分析變壓器線圈在遭受到沖擊電壓時產生電磁振蕩過電壓和感應過電壓的原因，對電力變壓器波過程進行計算與仿真，運用波過程計算軟件進行變壓器絕緣結構設計，最后指出波過程計算是變壓器縱絕緣設計的重要依據。

3：防止無功功率

無功功率：所謂的"無功功率"，就是它的功率不轉化為機械能或者熱能。

無功功率的概念，假設有一輛冷藏車，冷藏車的發動機功率為180KW。但車上的冷凍柜要消耗發動機40KW的功率用來制冷。因此發動機只有140KW的剩余來拉貨物。

4：防止自勵磁諧振

電力變壓器在空載投入電網或外部故障切除后電壓恢復時，由于變壓器鐵芯磁通的飽和及鐵芯 材料的非線性特征，會產生相當大的勵磁電流，這個沖擊電流通常稱之為勵磁涌流。

電力系統中一些電感、電容元件在系統進行操作或發生故障時可形成各種振蕩回路,在一定的能源作用下,會產生串聯諧振現象,導致系統某些元件出現嚴重的過電壓。

5：補償對地電容

對地電容：指的是輸、配電線路對地存在電容，三相導線之間也存在著電容。一般電器都有一個對地電容，相與相之間、相與地之間也都有一個對地電容。

不同類型的電抗器還有不同的作用，在這里簡單給大家舉例。這些電抗器主要應用在各種電器，高壓等領域，如果：變電站、空調，中頻爐，電力系統，電容柜，10KV高壓以及部分家用小電器，像電風扇，電弧爐等等。

并聯電抗器

改變和完善電力系統無功功率相關運行狀況的許多功能

可以起到改善長輸電線路上面的電壓分布作用，可實現吸收電纜線路中的充電容性無功

并且電抗器還能有效的防止發電機帶長線路時會發生自勵此諧振現象。

串聯電抗器

限制短路電流

限制電網中所產生的高次諧波，確切的來講串聯電抗器就是起到限流作用。

直流電抗器

確保了整流電流的持續性并且還能降低電流脈沖數值

能促使逆變環節的運作更加的可靠與穩定

改善了變頻器的功率因數的作用

輸入電抗器

限制電網中的電壓發生突變或者是操作過電壓時所產生的電流沖擊現象。

有效的保護變頻器和改善功率因數的作用

防止來自電網的干擾同時做到降低整流單元產生的諧波電流對電網的污染性

輸出電抗器

補償50米到200米左右的部分電容影響

抑制輸出諧波電流從而提升輸出高頻抗阻

制DV/DT降低高頻漏電現象保護變頻器和減少設備噪音

限流電抗器

限制饋線過流

平波電抗器

限制短路電流

抑制中頻分量對工頻電網所產生的影響

變頻器電抗器

抑制變頻器所產生的三到五次諧波向電網傳遞動作

降低變頻引起的諧波對其它元件的干擾性

改善整體電網的穩定性和提升功率因數

限制電網電壓的異常波動

電網上的沖擊電流、平抑波形、降低對變頻器的影響

降低工頻的暫態過電壓現象

改善輸電線路上的電壓分布

防止發電機帶長線有一定概率發生的自勵磁諧振現象

輕負荷的時候線路當中無功功率盡可能的做到就地平衡

無功功率不適當流動情況發生

降低線路上的功率過多損失

濾波電抗器

吸收電網中出現的相應頻率諧波電流

消除高次諧波對于主變或者是系統組成的其它電氣設備危害
