串聯電抗器也叫電感，一個導體通電時，在自己所占的特定空間范圍內產生磁場，因此所有能流動的電導體都具有一般意義的感性。然而，由于電長的直線導體的電感小，產生的磁場不強，實際反應器是導體用螺線管纏繞的形式，這稱為空心爐。有時為了給這個螺線管更大的電感，會在螺線管中插入鐵芯，即鐵芯反應器。電抗分為電抗和電抗。比較科學的分類是電抗(電感)和電抗(電容器)統稱為反應器，但過去首先有電感器，被稱為反應器，所以現在人們說的電容器是電感器，反應器是指電感器。

串聯電抗器的電力系統中使用的反應器通常有串行反應器和并行反應器。　　

串聯電抗器主要用于限制短路電流，也用于限制與過濾器中的電容器串聯連接或并行在電網中的諧波。220kV、110kV、35kV、10kV電網的反應器吸收電纜線路的充電容量無效。可以通過調整并聯電抗器的數量來調整工作電壓。高壓并聯電抗器具有改善電力系統無功相關運行情況的多種功能。

串聯電抗器的結構說明是怎樣?

1.鐵芯

(1)鐵芯的材料使用涂有礦物氧化物的冷軋硅鋼片。

(2)鐵芯柱采用環氧樹脂真空，圓盤之間用環氧樹脂包裹，在鐵芯柱表面形成樹脂層，有效減少鐵芯面包之間的振動，從而減少噪音，提高鐵芯和線圈的絕緣強度。

(3)在鐵芯表面封上F級環氧樹脂，采取防腐措施防止腐蝕。

2.線圈

(1)線圈是環氧樹脂真空鑄造線圈。線圈內部外圍設備環氧玻璃網格布強化，高壓串聯反應器采用F級環氧澆注系統，在真空狀態下澆注。該線圈不僅絕緣性能好，而且機械強度高，不會破裂，會受到電流沖擊和冷卻沖擊。

(2)環氧澆注線圈不吸水，濕度好，局部放電功率低，可在惡性環境條件下安全運行。

3.裝配

(1)串聯電抗器鐵芯端部使用硅片膠粘劑，將鐵芯柱和鐵球牢固結合在一起，在運行時大大減少了噪音。

(2)高壓串聯電抗器使用先進的預裝配系統檢測組件的裝配結果。

(3)先進的減震降噪結構系統，位于：上，下方夾具的壓縮，在卡子和線圈之間安裝彈性坐墊，在卡子和坐墊之間安裝彈性靠墊。

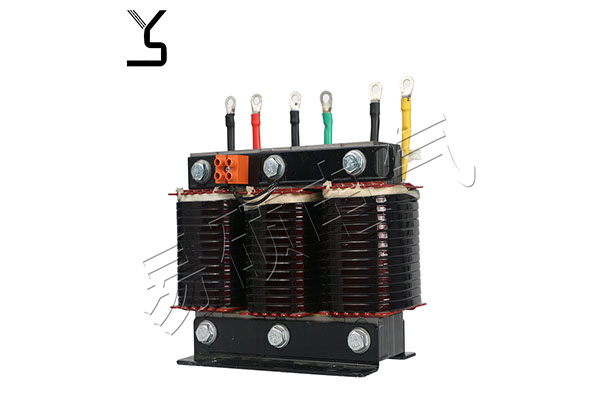

串聯電抗器的技術參數是什么?

串聯電抗器絕緣結構：干式電抗器

有無鐵心:鐵心式電抗器

纏繞風格：箔

產品認證：CE

用途：串行反應器

額定電流：10至1000(A)

串聯電抗器系統額定電壓：0.4(KV)

浙江易碩電氣有限公司是專業從事低壓電力電容器，智能電容器，電抗器，無功補償控制器，無功補償裝置系列的研發、設計、生產、銷售和服務為一體的高科技公司。

公司堅持“以科技為動力，以質量求發展”為宗旨，致力打造智能電網專業服務領導品牌。公司堅持“以科技為動力，以質量求發展”為宗旨，致力打造智能電網專業服務領導品牌。

公司擁有一只高水準的研發管理團隊，集研發、生產、銷售、服務于一體，專注于智能無功補償、諧波治理、節能與電能質量治理等電力自動化高科技產業，主要產品有低壓智能電容器、諧波抑制性智能電容器、電力電容器、用電信息采集終端、配變多功能智能配電箱和智能配網等系列。

多年來，我們堅持以“使產品智能化，使服務貼心化”為使命。易碩電氣本著對社會，對用戶高度的責任感，堅持走專業化道路，繼續創新超越，努力為我國智能電網電力自動化做出更大的貢獻!

浙江易碩電氣有限公司（專注于電力電容器，智能電容器等無功補償裝置研發與生產）

銷售熱線：18757773332

客服QQ：531787399

（ 以上內容僅供參考，浙江易碩電氣有限公司有最終解釋權）
