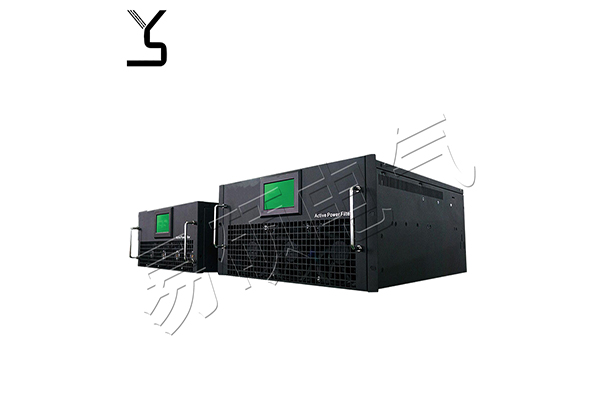

靜止無功發生器的自換相橋式電路由可被SVG關斷的電力電子器件(如IGBT)組成，SVG通過電抗器并聯到電網中，橋式電路交流側輸出電壓的幅值和相位可以適當調整，也可以直接控制交流側電流?？焖傥栈蚍懦鏊璧臒o功功率，從而達到快速動態調節無功功率的目的。作為一種有源補償裝置，它不僅能跟蹤沖擊負載的沖擊電流，還能跟蹤和補償諧波電流。電壓源逆變器由DC電容和逆變橋組成，其中逆變橋由可關斷的半導體器件IGBT組成。

靜止無功發生器在操作中，從DC到AC的電壓的幅度和相位可以通過調節逆變器橋中的IGBT器件的開關來控制。因此整個裝置相當于一個調相電源，通過檢測系統中所需的無功功率，快速送出大小相等、相位相反的無功功率，實現無功功率的就地平衡，保持系統高效運行。在電力系統中，為了減少配電網向負荷提供大量無功電流而造成的功率損耗，需要在每個受電點安裝相應電壓等級的無功補償裝置，以提高電網的輸送能力，節約能源。目前工礦企業常采用電容器投切補償，但電容器補償配置相對較低，投切補償裝置運行穩定性較差。低壓固定電容器組的補償容量不可調。投切電容器組分階段投切，往往會出現過補償和欠補償?shù)膯栴}，使變壓器無法運行在好的經濟狀態，增加了上級電源側的線損，降低了經濟效益，電容器不能連續頻繁地開關，因為電容器需要放電時間。投切電容器對應的速度較慢，無法補償動態無功，即快負荷無法補償，用交流接觸器投切電容器時，相應的速度較慢，會發生浪涌沖擊、操作過電壓、電弧等現象，嚴重時會損壞開關和電容器。每組電容器都有等級差，不能連續補償，功率因數也不會補償很高，不能在有諧波的地方使用，會擊穿電容器，引起諧振，引起電容器爆炸，應選擇有源電力濾波器(APF)或電抗器。

靜止無功發生器的應用領域很廣，主要應用以下幾個方面:

1，冶金行業：主要是生產線上的軋機。

2，石油工業：主要是絞車電機、抽油機提升機、轉盤等。經?？焖賳?。

3，軌道交通：長距離傳輸廣泛采用電纜，由于需求特性存在嚴重的三相不平衡。

4，汽車制造：電焊機或激光焊機應用廣泛，焊接間隔時間短后空載運行，會產生兩個電壓階躍。
